11. PLOTTER: COS’È, COME FUNZIONA E QUANDO USARLO
Il plotter è fondamentale nella stampa professionale.
Lo è specialmente nei contesti tecnici, dove la precisione è essenziale.
A differenza delle stampanti tradizionali, lavora su grandi superfici di formato A2, A1 e A0.
Non si tratta solo di stampare “più grande”, ma di farlo con una risoluzione vettoriale impeccabile.
Ogni fase, dal rilievo alla progettazione, influisce sul risultato finale visibile su carta.
La stampa di grandi dimensioni richiede una rigorosa tolleranza dimensionale per evitare errori in cantiere.
Storia ed evoluzione dei sistemi di stampa grande formato
La stampa grande formato non è una tecnologia recente. I primi modelli risalgono agli anni ’50.
All’inizio venivano usati soprattutto in ambito ingegneristico e scientifico per tracciare funzioni matematiche e mappe elettroniche.
Funzionavano con penne meccaniche che tracciavano linee su carta mediante coordinate cartesiane X e Y.
Questo sistema garantiva una precisione molto elevata rispetto alle stampanti dell’epoca, prive di gestione vettoriale.
Con il tempo, la tecnologia si è evoluta parallelamente ai software di progettazione assistita.
Quelli moderni utilizzano sistemi a getto d’inchiostro micro-piezoelettrici, tecnologie UV o sistemi laser a toni fissi.
Questo ha ampliato molto le possibilità di utilizzo in settori prima inaccessibili.
Oggi sono utilizzati anche nella grafica promozionale, nella pubblicità visiva, nella cartografia geografica e nella produzione industriale.
Esistono anche unità adibite esclusivamente all’incisione dei materiali fisici.
Questi dispositivi non stampano con inchiostri liquidi, ma incidono materiali come vinili adesivi, pellicole termoadesive e supporti plastici.
Sono molto usati per insegne, etichette, vetrofanie e decorazioni di automezzi.
Un’altra curiosità riguarda i materiali di supporto utilizzabili nelle periferiche di grande formato.
La stampa grande formato può lavorare su carta opaca, carta patinata lucida, tessuti tecnici, film plastici, tela canvas e altri supporti speciali sintetici.
Infine il sistema di riproduzione spesso è collegato a software CAD e modellatori 3D.
Questo collegamento consente di passare direttamente dal progetto digitale alla stampa fisica mantenendo inalterata la scala metrica impostata.
IL PLOTTER NEL FLUSSO DELL’UFFICIO TECNICO
In un ufficio tecnico, il plotter non lavora mai da solo ma fa parte di un ecosistema integrato.
Strumenti di misura, software di calcolo e organizzazione fisica contribuiscono insieme alla qualità e alla precisione del risultato finale.
Gli operatori devono assicurarsi che i dati di partenza siano privi di discrepanze prima di avviare il processo di stampa su rotolo.
Ad esempio, la verifica delle tolleranze dimensionali sui componenti meccanici può richiedere strumenti come il micrometro.
Il controllo degli angoli nei disegni esecutivi spesso utilizza dispositivi come il goniometro.
Il metro laser è essenziale per misurazioni rapide e affidabili sia in cantiere che in fase di rilievo strutturale.
Tecnologie come lo scanner 3D trasformano oggetti reali in modelli matematici pronti per l’elaborazione e la stampa in grande formato.
Una scrivania ad altezza regolabile, è essenziale per chi utilizza strumenti tecnici e stazioni CAD per molte ore consecutive durante la giornata.
Tutto ciò ha senso solo in un ambiente ben strutturato ed ergonomico.
L’efficienza operativa dipende da una corretta organizzazione dell’ufficio tecnico, dove ogni elemento ha il suo posto e i flussi di lavoro procedono senza rallentamenti.
TECNOLOGIA E FUNZIONAMENTO DELLA STAMPA GRANDE FORMATO
I sistemi di stampa avanzati usano tecnologie inkjet a goccia variabile o sistemi laser ad altissima risoluzione per grandi formati.
La differenza rispetto a una stampante standard da tavolo è la capacità di mantenere la precisione metrica lungo tutta la lunghezza del foglio o del rotolo.
Le testine di stampa distribuiscono l’inchiostro uniformemente evitando macchie, righe o sbavature cromatiche sui dettagli fini.
La stabilità meccanica del supporto è fondamentale per garantire la qualità finale e prevenire deformazioni durante l’asciugatura.
I motori passo-passo che muovono le cinghie del carrello devono operare con tolleranze microscopiche per allineare ogni singolo punto di inchiostro.
Tabella comparativa: Stampante Grande Formato vs Stampante Tradizionale
| Caratteristica | Periferica Grande Formato | Stampante Tradizionale |
|---|---|---|
| Formati supportati | Grandi formati (A2, A1, A0, rotoli continui) | Formati standard (A4, A3) |
| Tipo di grafica | Vettoriale ad altissima precisione (linee CAD, planimetrie) | Raster e documenti di testo |
| Supporti di stampa | Carta tecnica, vinile, tela, film plastici, tessuti | Carta comune, cartoncino leggero |
| Applicazioni tipiche | Architettura, ingegneria, cartografia, segnaletica | Ufficio generale, uso domestico, documentazione A4 |
A COSA SERVE REALMENTE UN SISTEMA DI STAMPA GRANDE FORMATO
La periferca di stampa è utile dove la riproduzione su carta è parte integrante del processo tecnico e costruttivo.
Esempi includono:
- disegni tecnici e tavole meccaniche esecutive
- planimetrie architettoniche e masterplan urbanistici
- schemi impiantistici elettrici, idraulici e di ventilazione
- documentazione ufficiale di cantiere e mappe topografiche
In questi ambiti, anche una piccola imprecisione nella riproduzione delle linee può causare errori concreti e costosi in fase di montaggio.
Per questo, la stampa fisica deve essere perfettamente coerente con il modello digitale sorgente.
Questo aspetto è strettamente legato alla accuratezza delle misurazioni eseguite nella fase iniziale del rilievo.
Strumenti come il calibro digitale assicurano che i dati siano affidabili, replicabili e conformi alle normative industriali.
Secondo ISO, la standardizzazione delle misure è fondamentale nei processi tecnici e industriali per garantire interoperabilità e sicurezza.
Adottare un sistema di stampa professionale di grande formato è essenziale per studi di ingegneria, architettura e reparti di progettazione industriale.
Questi dispositivi gestiscono con facilità la complessità di disegni tecnici, schemi progettuali complessi e grafici ad alta risoluzione cromatico-vettoriale.
IN QUALI CONTESTI VIENE UTILIZZATA LA STAMPA PROFESSIONALE
La stampa professionale tramite macchinari dedicati è comune in:
- studi di architettura ed edilizia residenziale
- uffici tecnici industriali e centri R&D
- società di ingegneria civile, strutturale e meccanica
- aziende di progettazione grafica e cartografia del territorio
- studi di progettazione meccanica
In questi casi, la periferica grande formato è un elemento chiave del flusso operativo quotidiano per la consegna dei progetti.
Strumenti per la gestione dei calcoli tecnici aiutano a mantenere elevati standard di precisione senza interrompere il flusso di lavoro.
Anche in contesti flessibili, come il lavoro da remoto o l’home office, si possono creare postazioni di stampa efficienti.
Un esempio è una postazione smart working ben organizzata, dove strumenti tecnologici e spazi di archiviazione sono progettati in modo coerente.
Anche un semplice angolo scrivania può diventare funzionale per la revisione delle stampe se pensato correttamente.
COME FUNZIONA LA STAMPA SU ROTOLO E GRANDE FORMATO
ARCHITETTURA DEI SISTEMI DI STAMPA GRANDE FORMATO
I dispositivi moderni usano tecnologie a getto d’inchiostro ad alte prestazioni o sistemi laser a scorrimento per la stampa di grande formato.
La precisione è garantita da carrelli di stampa stabili che scorrono su guide controllate da motori passo-passo ad altissima accuratezza.
Un sistema di aspirazione integrato nel piano di stampa mantiene la carta perfettamente aderente ed evita il contatto indesiderato con le testine in movimento.
DAL CAD ALLA STAMPA FISICA
Il processo di stampa inizia dal file digitale vettoriale creato in software di CAD.
Il file viene convertito da un processore RIP (Raster Image Processor) in un linguaggio comprensibile dalla macchina di stampa grande formato (come HP-GL/2 o PostScript), che traduce le coordinate vettoriali in istruzioni microscopiche di deposizione del colore.
Questo processo assicura che gli spessori delle linee e i tratteggi mantengano il loro significato normativo originale.
GESTIONE DEL SUPPORTO DI STAMPA E FOGLI CONTINUI
Questo sistema avanzato consente alla macchina di stampare documenti lunghi con precisione, stabilità e velocità di esecuzione.
Grazie a questa tecnologia, è possibile creare elaborati tecnici complessi senza deformazioni visibili.
Si mantiene sempre la corrispondenza esatta tra il modello digitale progettato a computer e la stampa fisica finale.

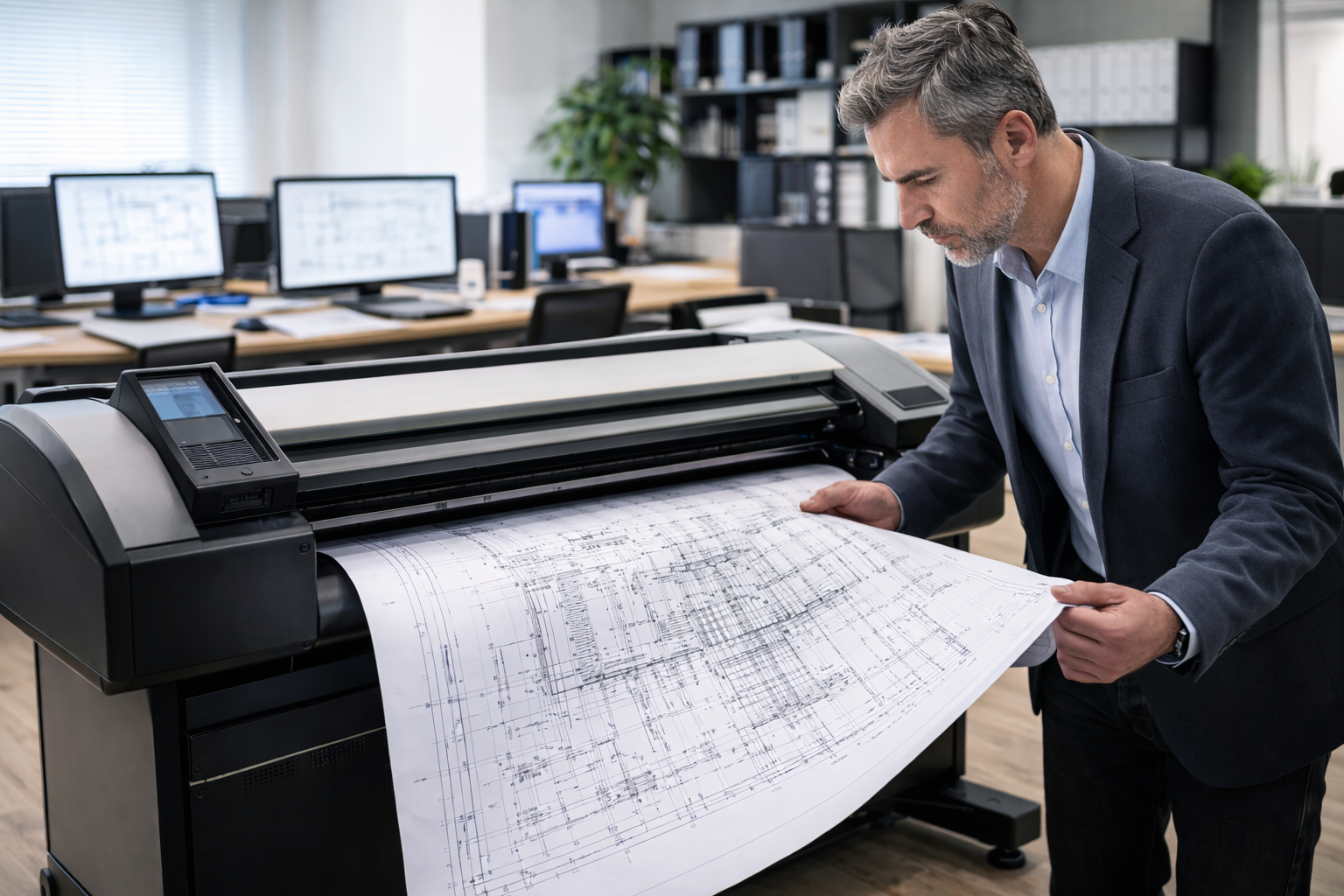

SISTEMI PROFESSIONALI PER IL DISEGNO TECNICO E VETTORIALE
Nei progetti tecnici, la precisione grafica e la leggibilità non sono opzionali.
Quote, annotazioni, testi microscopici e proporzioni devono essere riprodotte fedelmente per evitare errori e incomprensioni in fase di produzione.
I macchinari professionali ad ampie superfici offrono vari vantaggi operativi:
- Verifica visiva delle proporzioni: confronta rapidamente il progetto digitale con la stampa cartacea in scala 1:1 o in scala di dettaglio.
- Revisione dettagliata dei progetti: permette l’analisi visiva immediata da parte di team multidisciplinari riuniti attorno al tavolo.
- Condivisione con clienti e collaboratori: facilita la comunicazione e la comprensione delle scelte di progetto.
- Documentazione tecnica ufficiale: le stampe possono essere firmate, timbrate e archiviate come riferimento legale per i lavori.
- Ottimizzazione del flusso di lavoro: riduce drasticamente i tempi necessari per approvare le varianti costruttive.
Per queste ragioni, l’uso di macchinari professionali è la chiave per garantire precisione, conformità e qualità nel disegno tecnico moderno.
Tipologie di dispositivi per la stampa professionale
Esistono diverse tecnologie di riproduzione utilizzate nei macchinari di grande formato:
- Sistemi a getto d’inchiostro (inkjet): ideali per grafica dettagliata, rendering architettonici fotorealistici e presentazioni a colori di alto impatto.
- Sistemi laser o LED: indicati per grandi volumi di stampa tecnica monocromatica ad altissima velocità.
- Stampanti multifunzione grande formato: progettate per gestire fogli di grandi dimensioni come A1 e A0 con scanner integrato per la digitalizzazione delle tavole cartacee.
La scelta dello strumento più adatto alle esigenze dello studio dipende da tre fattori principali:
- frequenza e volume mensile di utilizzo;
- livello di dettaglio grafico e resa cromatica richiesta;
- costo totale di gestione, comprensivo di manutenzione, inchiostri e carta.
Nei contesti applicativi più evoluti, accanto ai modelli tradizionali di stampa si utilizza anche il dispositivo da taglio per sagomare materiali plastici e pellicole.
Quando conviene utilizzare un sistema di grande formato
La tecnologia di stampa professionale per ampie superfici è particolarmente utile quando:
- si gestiscono documenti di grande formato: planimetrie territoriali, progetti architettonici esecutivi e schemi tecnici complessi;
- è richiesta elevata precisione grafica: ogni singola linea, campitura o tratteggio deve essere riprodotta con estrema accuratezza;
- i progetti vengono utilizzati in produzione o in cantiere: i documenti devono rimanere leggibili e resistenti all’uso quotidiano.
I vinili adesivi stampati sono tra i materiali più usati con le attrezzature di taglio e sagomatura.
Sono apprezzati per la loro versatilità, durabilità e resistenza agli agenti atmosferici.
Permettono di creare soluzioni personalizzate, sia per usi strettamente tecnici che per la comunicazione visiva ed espositiva.
Per documenti di testo standard o report in formato A4 può bastare una stampante tradizionale da scrivania.
Ma per attività tecniche, urbanistiche e progettuali complesse, la stampa grande formato rappresenta la soluzione più efficace, rigorosa e professionale.
L’importanza dell’ambiente di lavoro e dell’ergonomia
Un aspetto spesso sottovalutato riguarda il contesto operativo in cui il macchinario viene posizionato e utilizzato quotidianamente.
Non basta disporre di strumenti tecnologici avanzati: serve un ambiente di lavoro progettato che permetta di sfruttarli al massimo delle loro potenzialità.
Chi deve arredare uno studio tecnico deve considerare attentamente lo spazio di ingombro, la facilità di sostituzione dei rotoli, l’ergonomia, l’illuminazione e la fluidità dei flussi di lavoro.
La postura degli operatori influisce in modo diretto sulla produttività: utilizzare una sedia ergonomica riduce l’affaticamento muscolare durante le lunghe sessioni di controllo e impaginazione.
Anche la continuità elettrica e la sicurezza dei dati sono aspetti prioritari.
Un gruppo di continuità protegge la macchina e i file in elaborazione da interruzioni improvvise dell’energia elettrica o sbalzi di tensione.

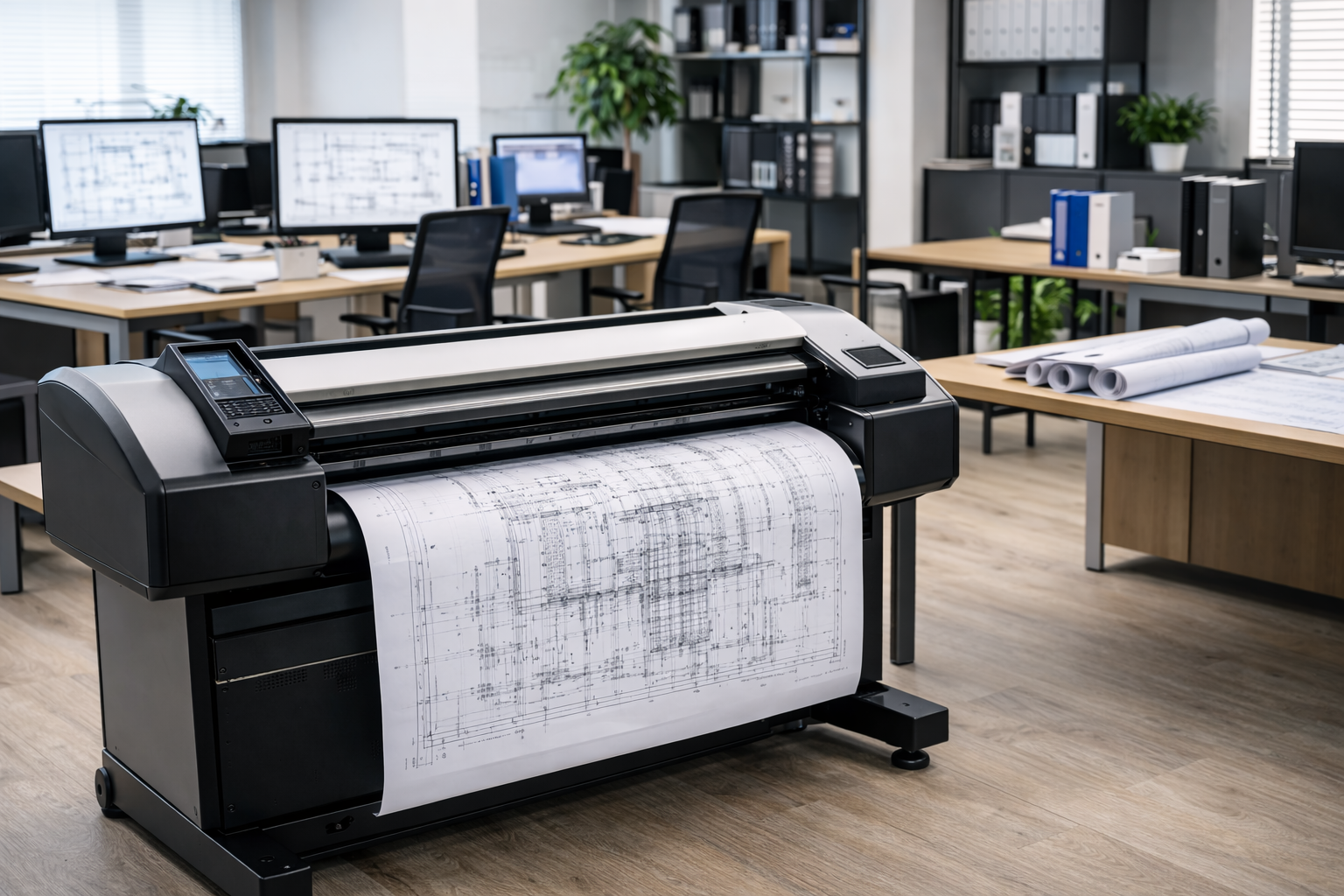

Sistema di stampa professionale nel contesto di un ufficio tecnico
Domande Frequenti (FAQ)
Qual è la differenza tra un plotter da stampa e uno da taglio?
Un plotter da stampa utilizza inchiostri per riprodurre grafica e disegni tecnici su carta o altri supporti, mentre quello da taglio impiega una lama di precisione per intagliare materiali come il vinile adesivo.
Quali formati di carta sono considerati grande formato?
I formati standard per la stampa tecnica parte dal formato A2 fino ad arrivare ad A1, A0 e rotoli di larghezza fino a 44 o 60 pollici per coprire esigenze cartografiche o espositive avanzate.
CONCLUSIONE
Il sistema grande formato è uno strumento chiave per la stampa professionale negli uffici moderni.
È la scelta ideale per disegni tecnici, piante architettoniche, rilievi topografici e progetti di grande formato.
La sua capacità di gestire ampie superfici con elevata precisione vettoriale consente agli uffici tecnici di ottenere stampe affidabili, durature e di alta qualità.
Grazie alla tecnologia moderna, questi apparati riproducono fedelmente spessori di linea, dettagli minuscoli e gradazioni di colore.
Questo migliora i flussi di lavoro, abbrevia i tempi di approvazione e facilita la revisione dei progetti in team.
Inoltre, la possibilità di stampare su un’ampia gamma di supporti speciali rende questi dispositivi estremamente versatili per molteplici contesti professionali ed industriali.
